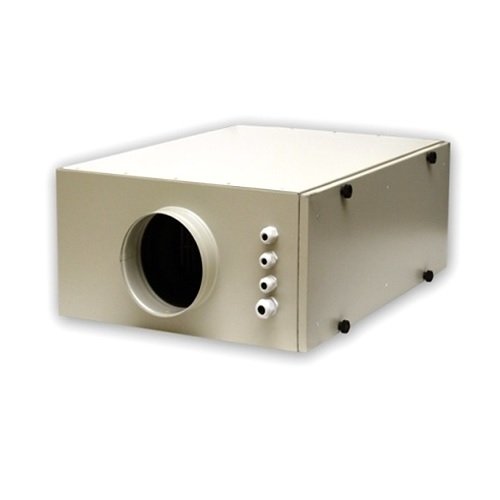

Приточная установка Breezart 350 Lite – бюджетный вариант вентиляционного оборудования, предназначенного для обслуживания объектов площадью до 150 м2. Может использоваться для дома, коттеджа, квартиры, офиса, небольшого коммерческого или складского помещения. Оснащается оптимальным набором функций и позволяет организовать вентиляцию помещений с минимальными затратами. Подключение 220/380 В. Производительность 350 м3/час. Вес 25 кг.
Преимущества установок Breezart Lite
- эффективная вентиляция помещений небольшой площади;
- оснащение электрическим нагревателем воздуха;
- максимальная потребляемая мощность 4,96 кВт;
- 3-х скоростные немецкие вентиляторы EBMPast;

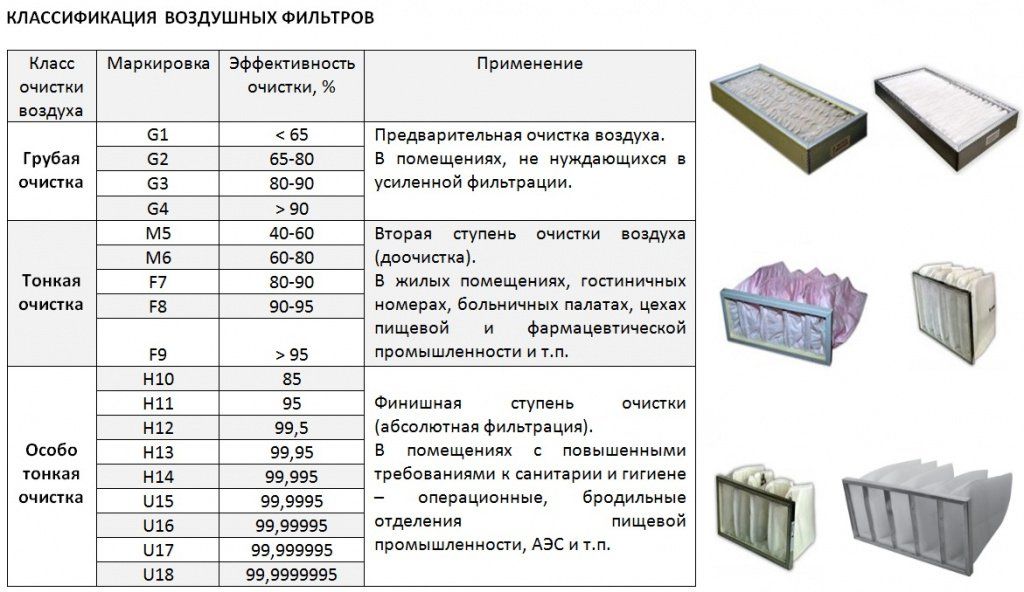

- встроенный воздушный фильтр G4;

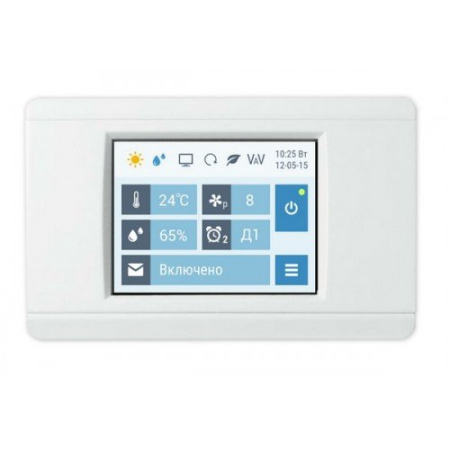

- цифровая система автоматики с выносным пультом;
- встроенный датчик температуры в помещении;
- универсальное электропитание с функцией автовыбора сети;
- корпус с порошковым покрытием и шумо/термоизоляцией;
- выходы для управления вытяжной вентиляцией и воздушным клапаном;
- входы для датчиков температуры и загрязнения фильтра;
- возможность подключения к пожарной сигнализации.
При напряжении питания 220 В возможно ступенчатое изменение мощности 1.6/3.2/4.8 кВт. При трехфазном подключении 380 В мощность - только 4.8 кВт.

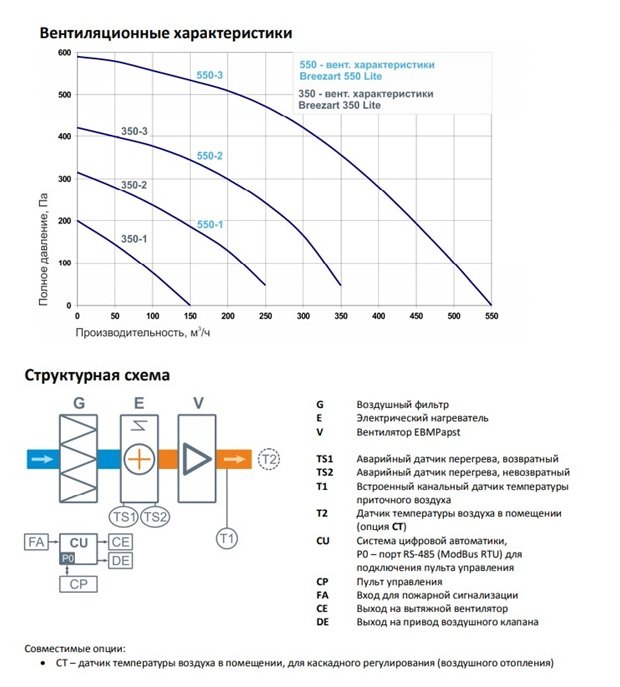

Приточно-вытяжные установки следует подбирать с учетом сбалансированности их вентиляционных характеристик и сопротивления сети. Сопротивление сети зависит от многих параметров, среди которых:
- тип воздуховода (круглый, прямоугольный, гибкий),
- диаметр воздуховода,
- длина воздуховода,
- количество поворотов и сужений,
- количество и тип решеток,
- влажность воздушного потока,
- температура воздушного потока,
- скорость воздушного потока.

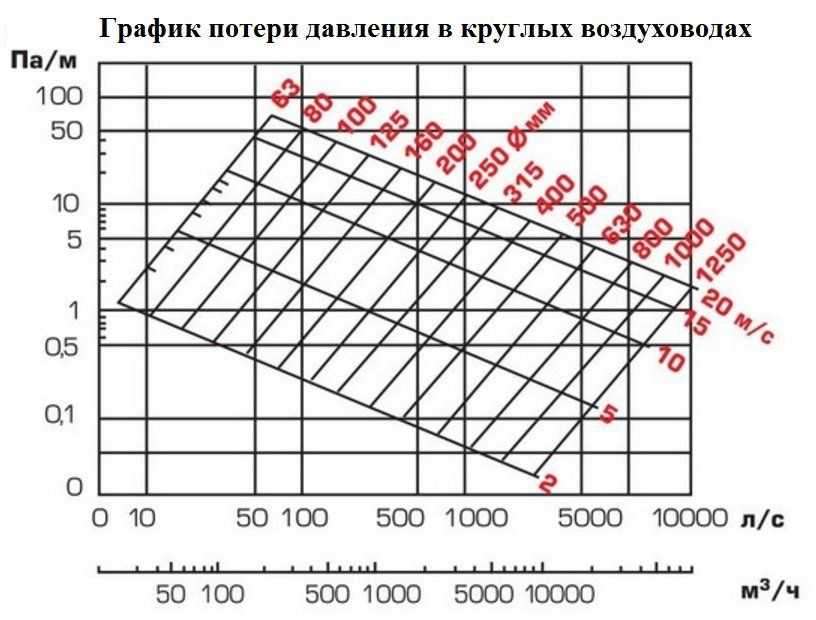

К примеру, для круглых воздуховодов, диаметр которых равен 200 мм, в разных условиях сопротивление может иметь различные показатели:
- при скорости воздушного потока 500 м3/ч сопротивление равно 1 Па/п.м.,
- при скорости воздушного потока 1000 м3/ч сопротивление равно 3 Па/п.м.
При добавлении в расчет показателей температуры и влажности итоговое значение сопротивления будет корректироваться, и становиться более точным.
Чем выше скорость воздуха и его температура, тем сильнее сопротивление.
Также, следует учитывать, что сопротивление каждого поворота под углом 90° приравнивается к 2,5-3,5 метрам прямого участка.
Точный расчет общего сопротивления производится в комплексе с другими расчетами на этапе проектирования.
Наши инженеры проведут все расчеты и подберут оборудование с учетом всех особенностей объекта и Ваших пожеланий.
Чтобы определить, какой будет температура воздуха в помещении после того, как он пройдет через рекуператор, нужно знать уровень КПД вентустановки, показатели температуры внутри здания и снаружи.
Формула расчета температуры приточного воздуха:
Т = (tвнутр – tнаруж) * Крекуп + tнаруж,
где: Т – температура воздуха после рекуператора,tвнутр – температура внутри обслуживаемого помещения,
tнаруж – температура на улице,
Крекуп – КПД рекуператора.
|
tвнутр |
tнаруж |
Крекуп |
Пример расчета температуры воздуха после рекуператора |
|
+20 °С |
- 20 °С |
77 % |
T = (20 - (-20)) * 0,77 + (– 20) = 10,8 (0С) |
|
+20 °С |
0 °С |
77 % |
Т = (20 - 0) * 0,77 + 0 = 15,4 (0°С) |
|
+21 °С |
+35 °С |
77 % |
Т = (21 - 35) * 0,77 + 35 = 24,22 (0С) |
Данный расчет применим для трасс длиной до 30 метров.
Для трасс, длина которых больше 30 метров, нужно выполнять гидравлический расчет.
|
Диаметр условного прохода, мм |
Расход воды при максимально допустимой скорости, т/час |
Максимально допустимая скорость воды, м/с |
Потери давления воды на одном погонном метре трубы при максимально допустимой скорости воды, Па |
Отбираемая у воды мощность при разных температурах прямой и обратной воды, кВт |
||
|
20°С |
40°С |
60°С |
||||
|
15 |
0,43 |
0,68 |
480 |
10 |
20 |
30 |
|
20 |
0,77 |
0,68 |
340 |
18 |
36 |
54 |
|
25 |
1,2 |
0,68 |
250 |
28 |
56 |
84 |
|
32 |
2 |
0,7 |
190 |
47 |
93 |
140 |
|
40 |
3,2 |
0,7 |
150 |
76 |
149 |
224 |
|
50 |
4,9 |
0,7 |
110 |
114 |
228 |
347 |
|
Объемный расход воздуха(м³/час) при: t = 20°С, ȹ = 0%, Р = 760 мм рт. ст. |
Требуемая мощность при расходе воздуха для его нагрева от Твх = -28°С до Твых: |
||||
|
20°С |
25°С |
30°С |
35°С |
40°С |
|
|
500 |
8,1 |
8,95 |
9,75 |
10,6 |
11,45 |
|
1000 |
16,2 |
17,9 |
19,5 |
21,2 |
22,9 |
|
2000 |
32,4 |
35,8 |
39 |
42,4 |
45,8 |
|
3000 |
48,6 |
53,7 |
58,5 |
63,6 |
68,7 |
|
4000 |
64,8 |
71,6 |
78 |
84,8 |
91,6 |
|
5000 |
81 |
89,5 |
97,5 |
106 |
114,5 |
|
6000 |
97,2 |
107,4 |
117 |
127,2 |
137,4 |
|
7000 |
113,4 |
125,3 |
136,5 |
148,4 |
160,3 |
|
8000 |
129,6 |
143,2 |
156 |
169,6 |
183,2 |
|
9000 |
145,8 |
161,1 |
175,5 |
190,8 |
206,1 |
|
10000 |
162 |
179 |
195 |
212 |
229 |
|
11000 |
178,2 |
196,9 |
214,5 |
233,2 |
251,9 |
|
12000 |
194,4 |
214,8 |
234 |
254,4 |
274,8 |
|
13000 |
210,6 |
232,7 |
253,5 |
275,6 |
297,7 |
|
14000 |
226,8 |
250,6 |
273 |
296,8 |
320,6 |
|
15000 |
243 |
268,5 |
292,5 |
318 |
343,5 |
|
16000 |
259,2 |
286,4 |
312 |
339,2 |
366,4 |
|
Воздухообмен, м³/ч
|
350 |
|
Вес, кг
|
25 |
|
Установка
|
в любом положении |
|
Электропитание, В/Гц/Ф
|
220/50/1, 380/50/3 |
|
Страна производства
|
Россия |
|
Гарантия
|
3 года |
|
Габариты, мм
|
746х475х240 |
|
Мощность (обогрев), кВт
|
1.6/3.2/4.8 |
|
Площадь обслуживания, м²
|
50 - 150 |
|
Ценовая категория
|
дешевые |
|
Тип нагревателя
|
электрический |
