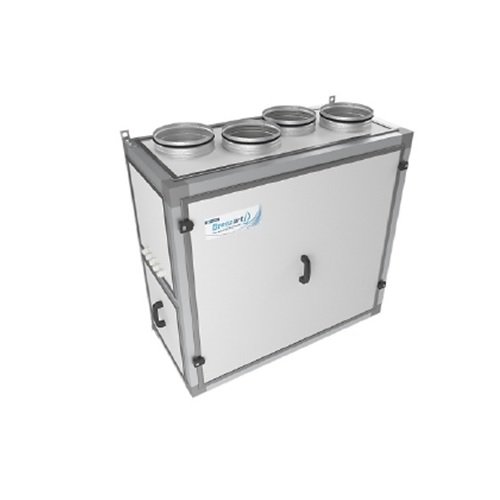

Приточно-вытяжная установка Breezart 1000 Lux RE – эффективная компактная модель, предназначенная для вентиляции дома, коттеджа, квартиры, офиса, общественных, коммерческих и складских объектов, уровень влажности в которых не превышает 50%. Оснащается энтальпийным рекуператором с частичным переносом влаги. Подключается к сети 220В или 380 В. Производительность 1000 м3/час. Вес 40 кг.
Преимущества установок Breezart Lux RE
- высокие рабочие характеристики и длительный срок службы;
- инверторные вентиляторы EBMPapst производства Германия;
- прочный пластиковый корпус с термо и шумоизоляцией;
- эффективный пластинчатый энтальпийный рекуператор;
- воздушные фильтры G4 на притоке и вытяжке;
- 10-ти ступенчатая регулировка производительности;

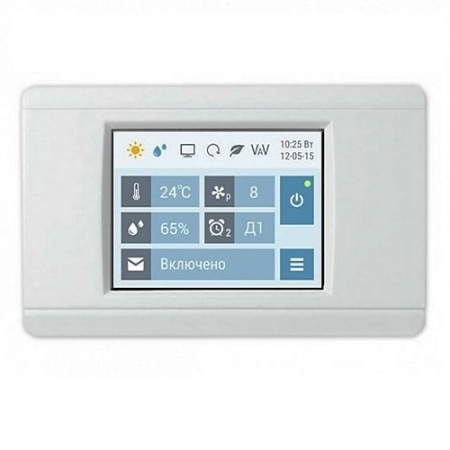

- цифровая автоматика управления JetLogic;
- возможность удаленного управления с телефона, ПК, планшета;
- порты ModBus RTU для подключения к системе «умный дом»;
- совместимость с VAV-системами (зональное регулирование);
- полная готовность к работе сразу после поставки и установки.
Модель поставляется в пластиковом корпусе, без воздушного клапана и нагревателя. Керамический электронагреватель воздуха предлагается в качестве опции.
Статическое давление и производительность
- Подбирая установку по критерию «статическое давление» следует учитывать протяженность и конфигурацию воздухопроводной сети, а также наличие/отсутствие дополнительных фильтров тонкой очистки.
- для объекта, площадь которого 30-50 м2 рекомендуемая производительность вентиляционной установки - 200-300 м3/ч;
- для площади 50-170 м2 – производительность 350-550 м3/ч;
- для площади > 170 м2 - производительность > 550 м3/ч.
- уровень шума на входе – показывает, насколько сильным будет шум, образующийся в процессе всасывания воздуха на притоке;
- уровень шума на выходе – показывает, насколько сильным будет шум, распространяющийся через воздухораспределители;
- уровень шума от корпуса – показывает, насколько будет шумной установка в процессе работы (особенно важен для монтажа вентиляции в жилом помещении).
- должна соответствовать температуре наружного воздуха в холодный период года,
- должна соответствовать необходимому показателю производительности системы вентиляции.
- Важно, чтобы система автоматики вентустановки поддерживала недельное программирование и сценарное управление.
- Хорошо, если оборудование можно подключать к системам управления искусственного интеллекта ("умный дом" и т.п).
- Очень удобными для пользователей являются приточно-вытяжные установки с возможностью удаленного управления с ПК или смартфона.

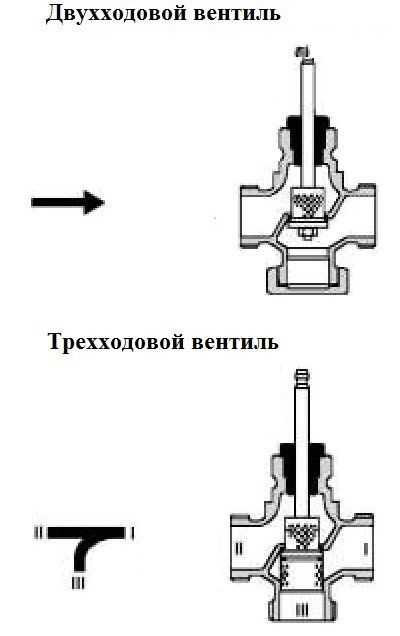

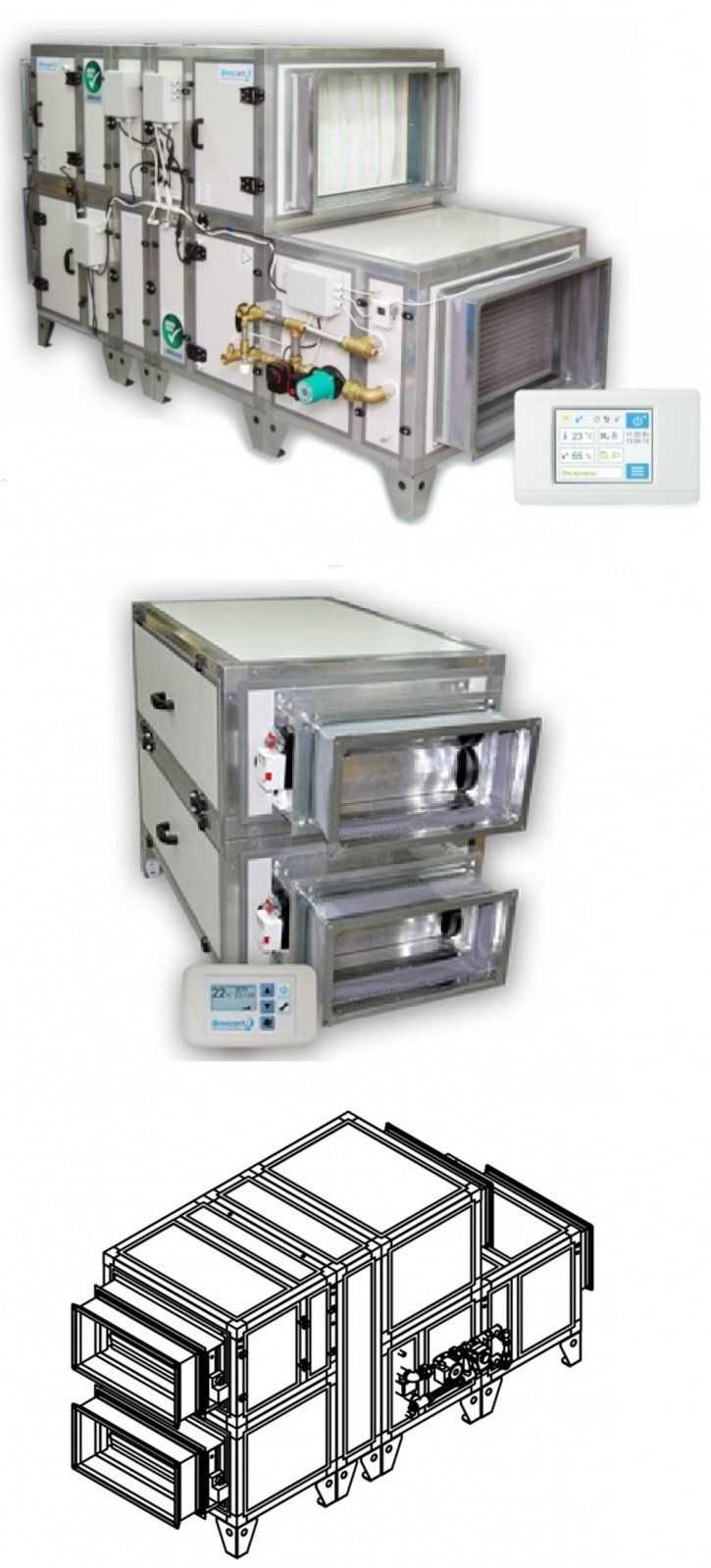

Установки приточно-вытяжной вентиляции с водяным нагревателем укомплектованы смесительным узлом, который может иметь двух- или трехходовой вентиль.
Грамотность выбора вентиля и расчета смесительного узла базируется на следующих критериях.
Тип системы теплоснабжения- К центральной системе теплоснабжения следует подключать установку с двухходовым вентилем.
- К отдельному контуру автономной системы теплоснабжения (газовый котел в коттедже) нужно подсоединять установку с трехходовым вентилем.
- При выборе приточно-вытяжной установки, предназначенной для подключения к центральной системе теплоснабжения, следует учитывать показатель перепада давления между трубами обратной и прямой воды.
- Выбирая установку приточно-вытяжной вентиляции для автономной системы теплоснабжения, важно обращать внимание на наличие или отсутствие в ее контуре отдельного насоса.
- Расчет параметров смесителя и подбор типа вентиля следует проводить с учетом показателей температуры обратной и прямой воды.

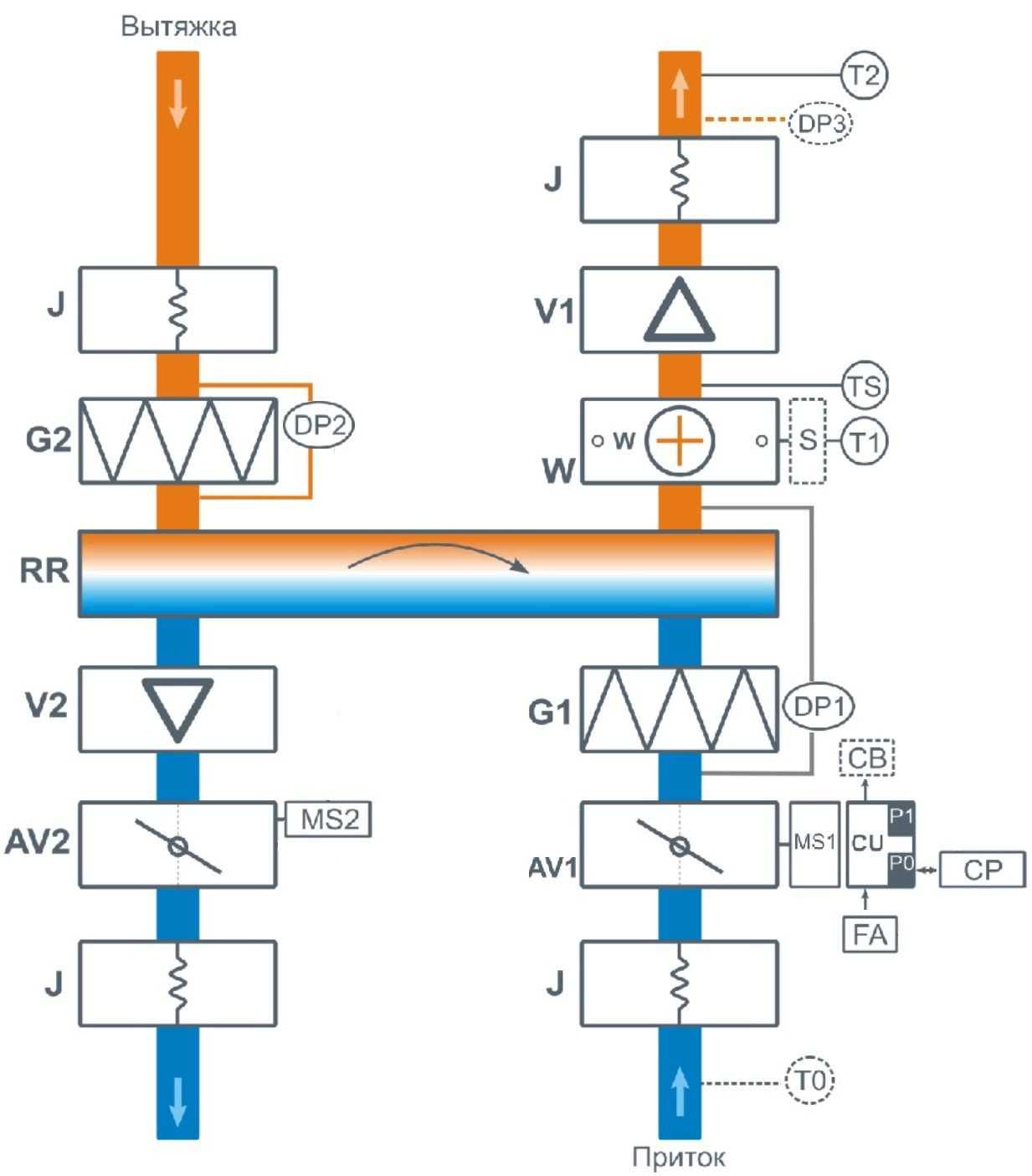

J – гибкая вставка;
AV – воздушный клапан;
MS – электропривод клапана с возвратной пружиной;
G – воздушный фильтр;
W – водяной калорифер;
S – смесительный узел;
V – вентилятор;
RR – рекуператор роторный;
DP1 – датчик загрязнения фильтра притока и обмерзания рекуператора;
DP2 – датчик загрязнения фильтра вытяжки;
DP3 – датчик давления на выходе (для организации VAV-системы);
TS – термостат обмерзания;
T0 – датчик температуры наружного воздуха;
T1 – погружной датчик температуры обратной воды;
T2 – канальный датчик температуры приточного воздуха;
CU – система цифровой автоматики;
Р0 – порт подключения одного из устройств управления (штатного пульта, USB-адаптера для связи с компьютером или панели Weintek);
Р1 – порт подключения одного из устройств управления, увлажнителя воздуха или датчика давления;
CP – пульт управления;
FA – вход для пожарной сигнализации или внешнего управления;
СВ – выход управления компрессорно-конденсаторной системой.

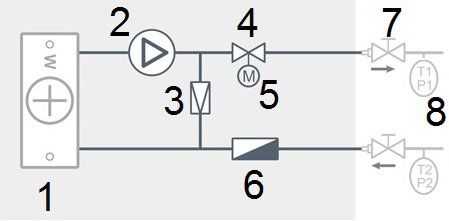

Устройство смесительного узла с двухходовым вентилем
- водяной нагреватель;
- циркуляционный насос;
- обратный клапан;
- двухходовой вентиль;
- сервопривод вентиля;
- фильтр грязевик;
- сервисный вентиль;
- термоманометр.

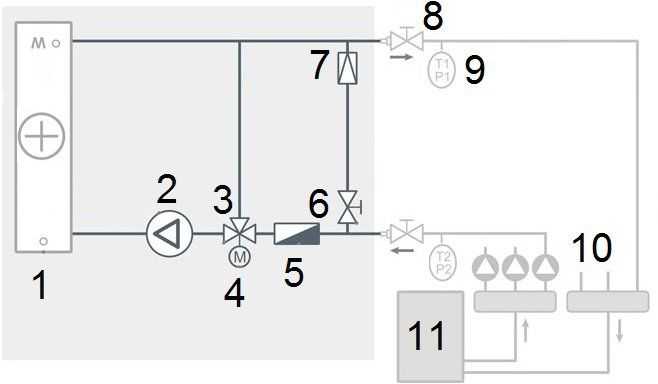

- водяной нагреватель;
- циркуляционный насос;
- трехходовой вентиль;
- сервопривод вентиля;
- фильтр грязевик;
- балансировочный вентиль для установки сопротивления байпаса;
- обратный клапан;
- сервисный вентиль;
- термоманометр;
- насос котлового контура;
- котел.

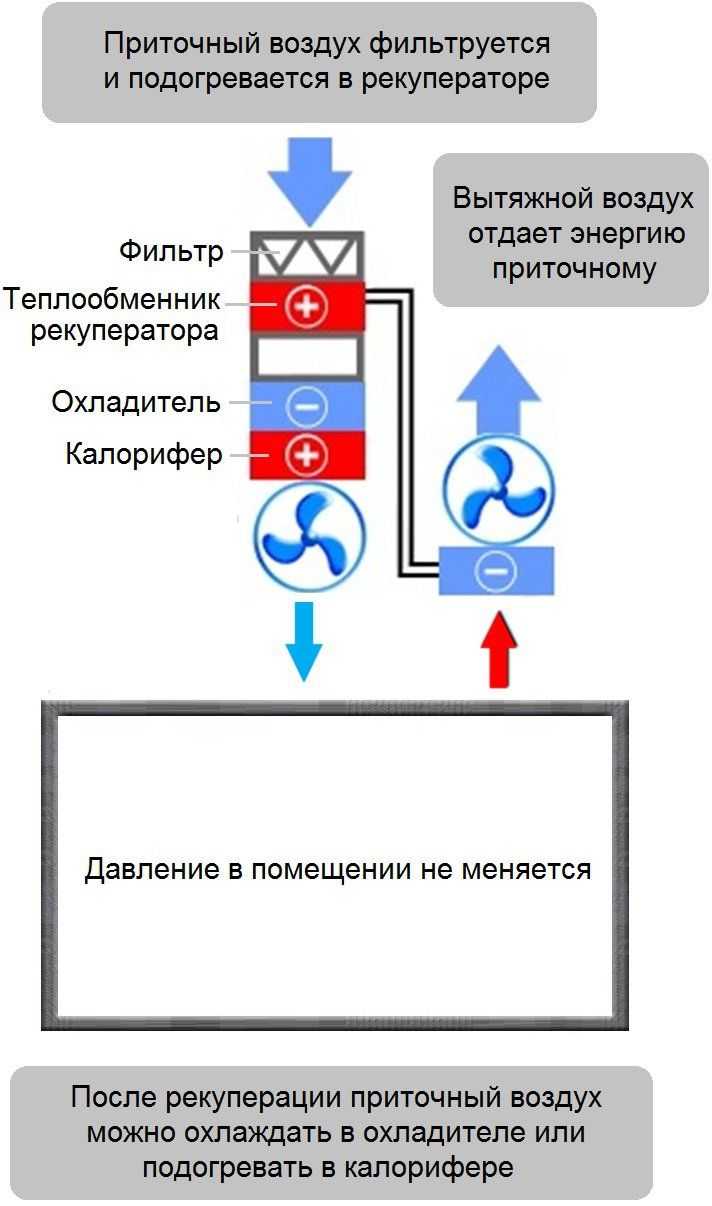

- Принудительное нагнетание воздуха. Благодаря вентилятору происходит поступление наружного воздуха в систему. Воздух попадает в систему через воздушный клапан.
- Процесс фильтрации. С помощью фильтра происходит очищение приточного воздуха от пыли и запахов.
- Процесс подогрева приточного воздуха. Калорифер обеспечивает нагревание входящего воздуха до нужной температуры.
- Шумоизоляция. Глушитель шума подавляет звуки, создающиеся функционирующей вентиляционной системой.
- Поступление чистого воздуха в помещение. Через воздуховодный канал внутрь помещения подается свежий, очищенный от токсинов и пыли, нагретый до нужной температуры воздух.
- Забор отработанного воздуха. С помощью вытяжного вентилятора отработанный воздух из всех обслуживаемых помещений попадает в систему рекуперации.
- Процесс теплообмена. В рекуператоре отработанный воздух отдает 90% своего тепла свежему входящему потоку.
- Удаление отработанного воздуха. После процесса теплообмена отработанный охлажденный воздух выводится из помещения наружу.
- В приточно-вытяжной системе с рекуператором потоки приточного и вытяжного воздуха циркулируют одновременно и никогда не смешиваются.

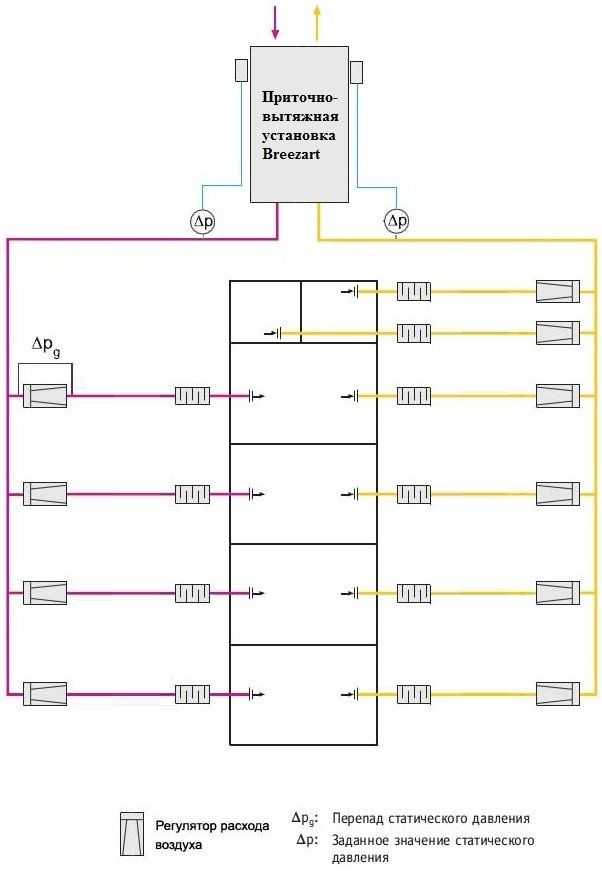

VAV-система - это установка с переменным расходом воздуха (Variable Air Volume), позволяющая автоматически регулировать интенсивность воздухообмена в каждой комнате независимо от других.
Изменение положения воздушного клапана в одной комнате никак не сказывается на объеме воздуха, подаваемого в другие обслуживаемые помещения.
Таким образом, можно по желанию включать и отключать воздухообмен в разных комнатах, достигая максимальной экономии электроэнергии.
Работает VAV-установка следующим образом.
К каждому приточному и вытяжному воздуховоду подключены регуляторы, позволяющие изменять расход воздуха ручным или автоматическим способом.
Любое изменение положения заслонок регуляторов провоцирует изменение производительности вентилятора.
Процесс регулирования оборотов вентилятора осуществляется с помощью сигнала, передающегося от датчика статического давления.
В случае закрытия всех регуляторов вентилятор прекращает функционировать.
Открытие заслонок регуляторов способствует наращиванию оборотов вентилятора.
Процесс регулирования занимает не более 30 секунд.
Автоматическое отслеживание уровня давления происходит постоянно и непрерывно.

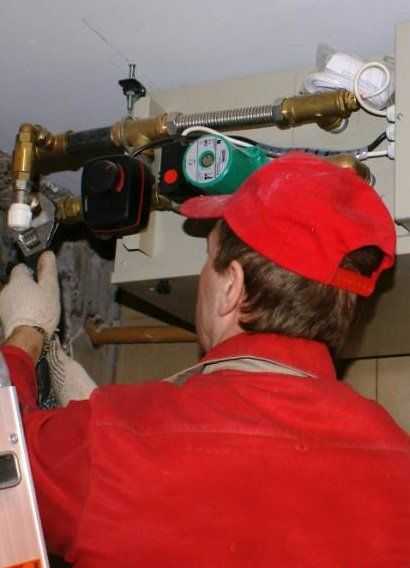

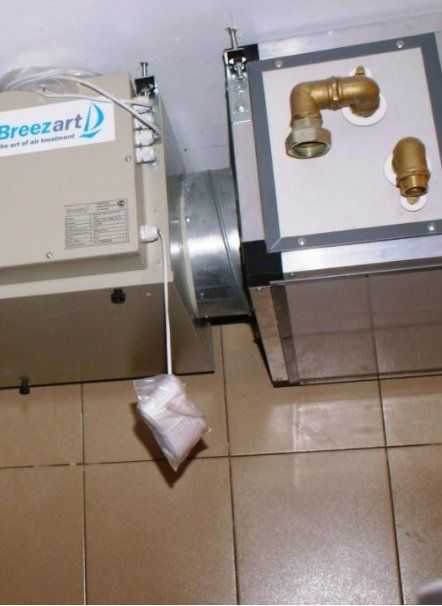

1. Профессиональный подход
- Установкой вентиляции должен заниматься специалист.
- Мастер должен знать устройство системы, особенности монтажа, правила техники безопасности и иметь разрешительный документ на установку электрооборудования напряжением до 1000 вольт.
2. Допустимые варианты монтажа
- Установки с электрокалорифером, производительность которых 350–2000 м3/ч, можно размещать на полу или потолке, а также вертикально на стене выходом вверх.
- Оборудование 4500 Lux, и все модели серии Cool W/F, разрешается устанавливать только на полу или потолке (размещение на боку недопустимо).
- Монтировать смесительный узел установок с водяным калорифером можно только в горизонтальном положении оси насоса.
- Нельзя допускать функционирование насоса без воды при пуско-наладке и эксплуатации установок с водяным калорифером.
- Если после пуско-наладки установки с водяным калорифером предполагается длительный простой оборудования без воды, следует снять мотор с насоса и удалить остатки воды из корпуса.
- Установки нельзя монтировать, если воздухозаборное отверстие расположено сверху.
- В противном случае внутрь приточной установки может попасть снег и в результате его таяния в калорифер и систему автоматики проникнет вода.
- Установки серий 2500–3500 нельзя монтировать при вертикальном расположении оси двигателя.
- Установки с водяным калорифером нельзя монтировать при вертикальном расположении входной и выходной трубы нагревателя.
- Запрещен монтаж вентиляционных установок в местах прямого попадания на оборудование химически активных веществ или влаги.
- Запрещена эксплуатация установок для вентилирования помещений, воздух в которых сильно запылен или содержит химически активные вещества.
- Подключение вентиляционной установки к сети, напряжение которой ей не соответствует, может спровоцировать поломку оборудования.
- Установки могут иметь напряжение питания 220В/1 фаза или 380В/3 фазы.
- Тип электропитания нужно смотреть на корпусе установки.
5. Обеспечение допустимого температурного режима
- Оборудование с водяным нагревателем нужно устанавливать в помещении, температура воздуха в котором не ниже +15 градусов.
- Датчик температуры нужно устанавливать внутри выходного воздуховода, на прямом участке, на расстоянии не менее 50 см от вентустановки.
6. Обеспечение свободного доступа к люкам обслуживания
- Необходимо предусмотреть возможность обслуживания системы автоматики и профилактической замены фильтра.
7. Предупреждение образования конденсата
- При монтаже вентиляционной установки внутри отапливаемого помещения необходимо использовать теплоизолированные приточные воздуховоды.
|
Воздухообмен, м³/ч
|
1000 |
|
Вес, кг
|
40 |
|
Электропитание, В/Гц/Ф
|
220/50/1, 380/50/3 |
|
Страна производства
|
Россия |
|
Гарантия
|
3 года |
|
Товар снят с производства
|
Да |
|
Габариты, мм
|
960х509х946 |
|
Мощность (обогрев), кВт
|
0/3/6 |
